Equipos de elevación para taller, línea y patio
De un polipasto manual de media tonelada a un sistema de pórtico con trolley y riel. Dimensionamos capacidad, altura de elevación y luz libre con usted.

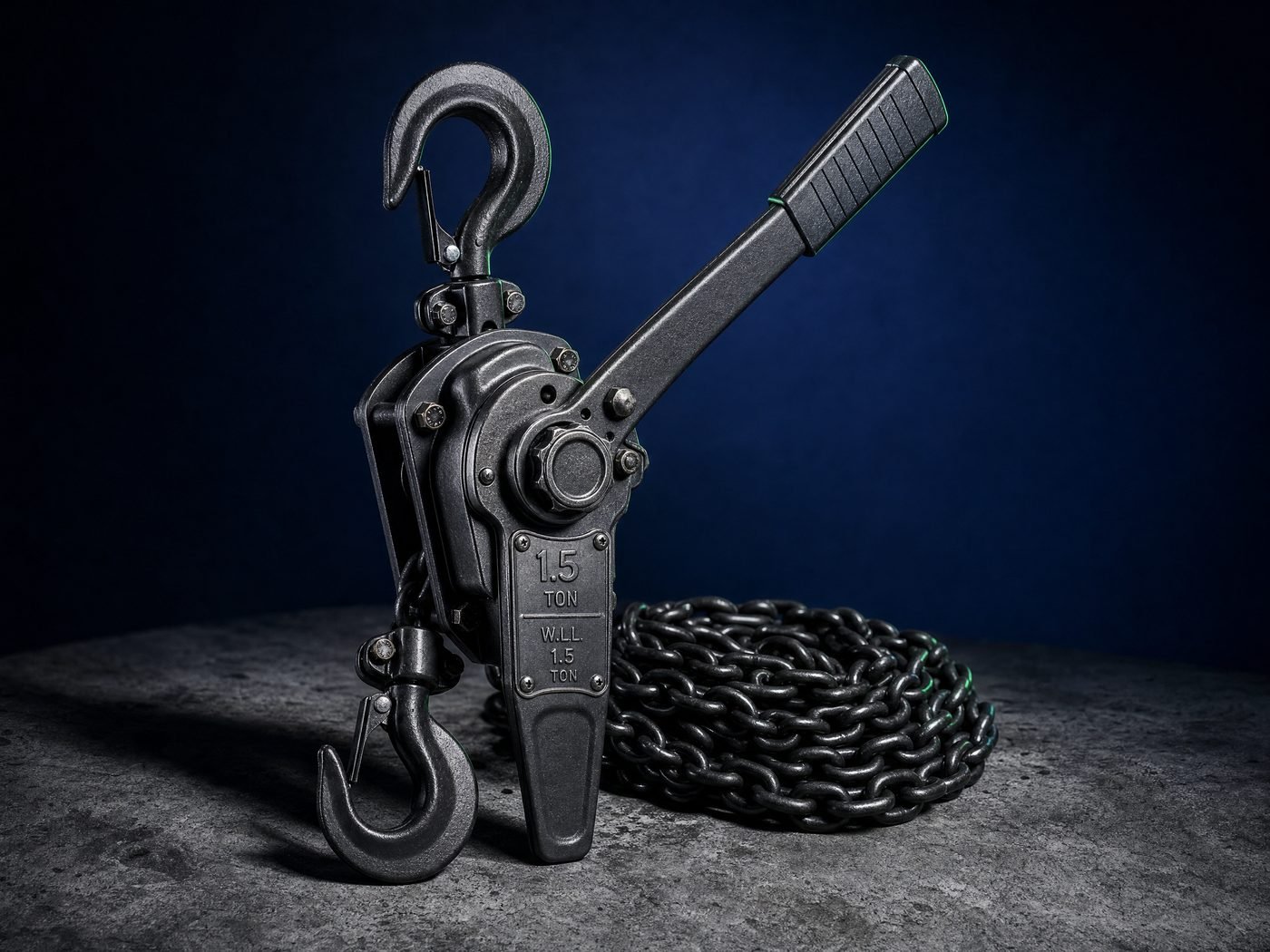

Manual, de palanca o eléctrico
Polipastos estacionarios y móviles
El caballo de batalla del mantenimiento. Manual de cadena para punto fijo sin energía, de palanca para tensar y posicionar en espacio reducido, eléctrico cuando el ciclo es repetitivo y el tiempo de maniobra importa.
- Manual de cadena: sin energía, ideal para punto fijo y uso esporádico
- De palanca: tensado y posicionamiento en espacio confinado
- Eléctrico: ciclo repetitivo con control de botonera
- Freno de carga automático y limitador de sobrecarga
- Altura de elevación estándar de 3 m, mayor a solicitud
| Capacidad | Manual de cadena | De palanca | Eléctrico | Servicio característico |
|---|---|---|---|---|
| 0.5 t | Sí | Sí | Sí | Mantenimiento ligero y montaje |
| 1 t | Sí | Sí | Sí | Taller y línea de producción |
| 2 t | Sí | Sí | Sí | Cambio de componente |
| 3 t | Sí | Sí | Sí | Montaje de equipo |
| 5 t | Sí | Sí | Sí | Maniobra pesada programada |
| 10 t | Sí | — | Sí | Izaje de equipo mayor |
| 15 t | Sí | — | Sí | Paro y cambio de motor |
| 20 t | Sí | — | Sí | Servicio industrial pesado |
Altura de elevación estándar de 3 m. Indíquenos altura, frecuencia de uso y si requiere clasificación para área con atmósfera explosiva.
Elevación fija sobre la posición de trabajo

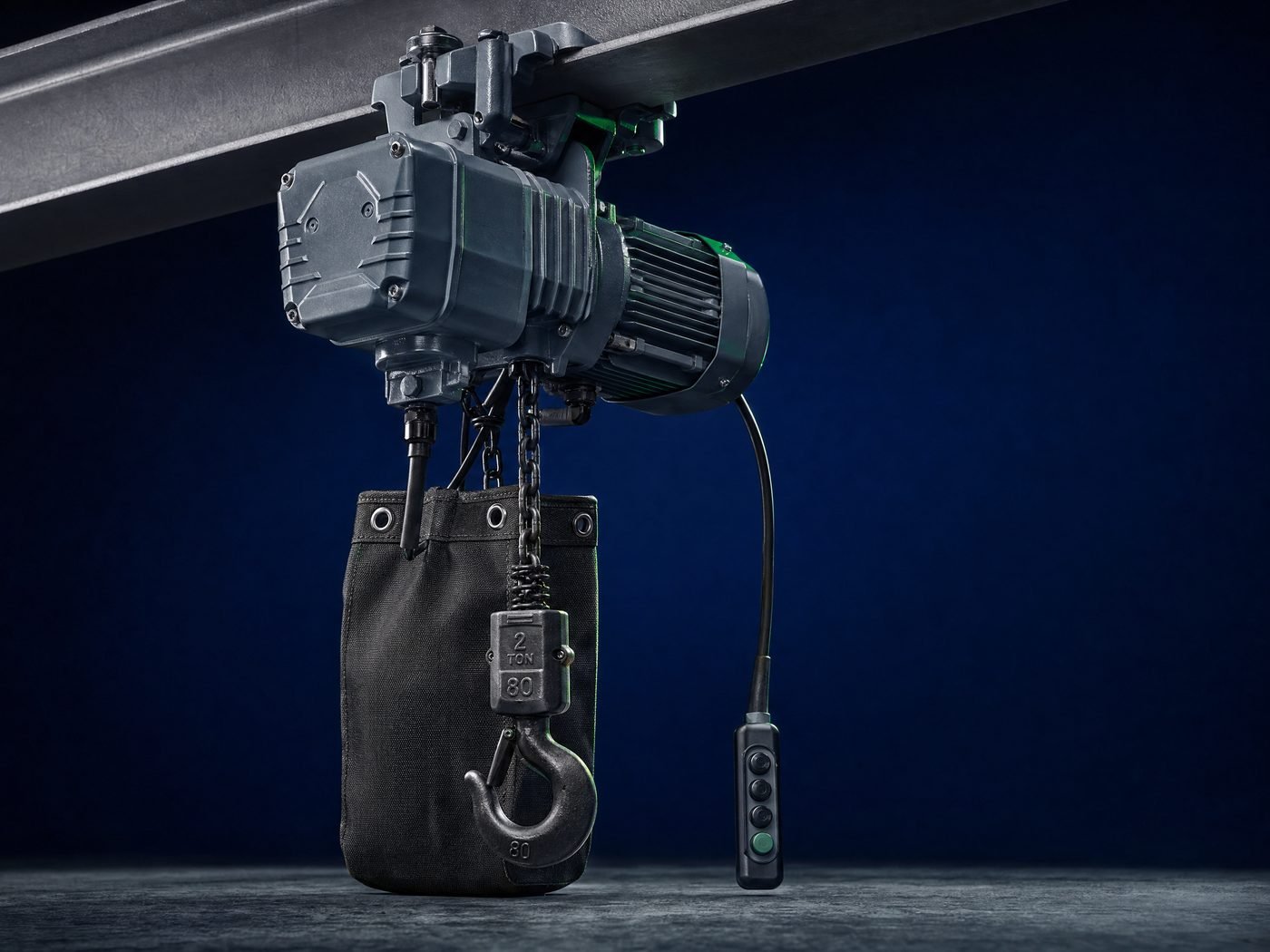

Polipastos de techo y sistemas de izaje
Cuando la maniobra se repite todos los días sobre el mismo punto, un polipasto de techo elimina el aparejo improvisado. Se monta sobre viga existente o sobre estructura que dimensionamos según su nave.
- Montaje sobre viga existente o estructura nueva
- Traslación manual, por cadena o motorizada
- Botonera colgante o control por radio
- Finales de carrera superior e inferior
- Revisión de la viga y del punto de anclaje antes de cotizar
| Dato | Por qué se necesita | Ejemplo |
|---|---|---|
| Carga máxima real | Define capacidad y perfil de viga | 3 t |
| Altura de elevación | Define largo de cadena o cable | 6 m |
| Recorrido horizontal | Define largo de riel | 12 m |
| Frecuencia de uso | Define clasificación de servicio | 20 maniobras por turno |
| Altura libre disponible | Define tipo de montaje | 7.5 m a estructura |
| Alimentación eléctrica | Define motor y control | 440 V, 3 fases |
Con estos seis datos podemos cotizar sin visita. Si falta alguno, lo definimos por teléfono en la misma llamada.
Elevación donde no hay estructura de techo

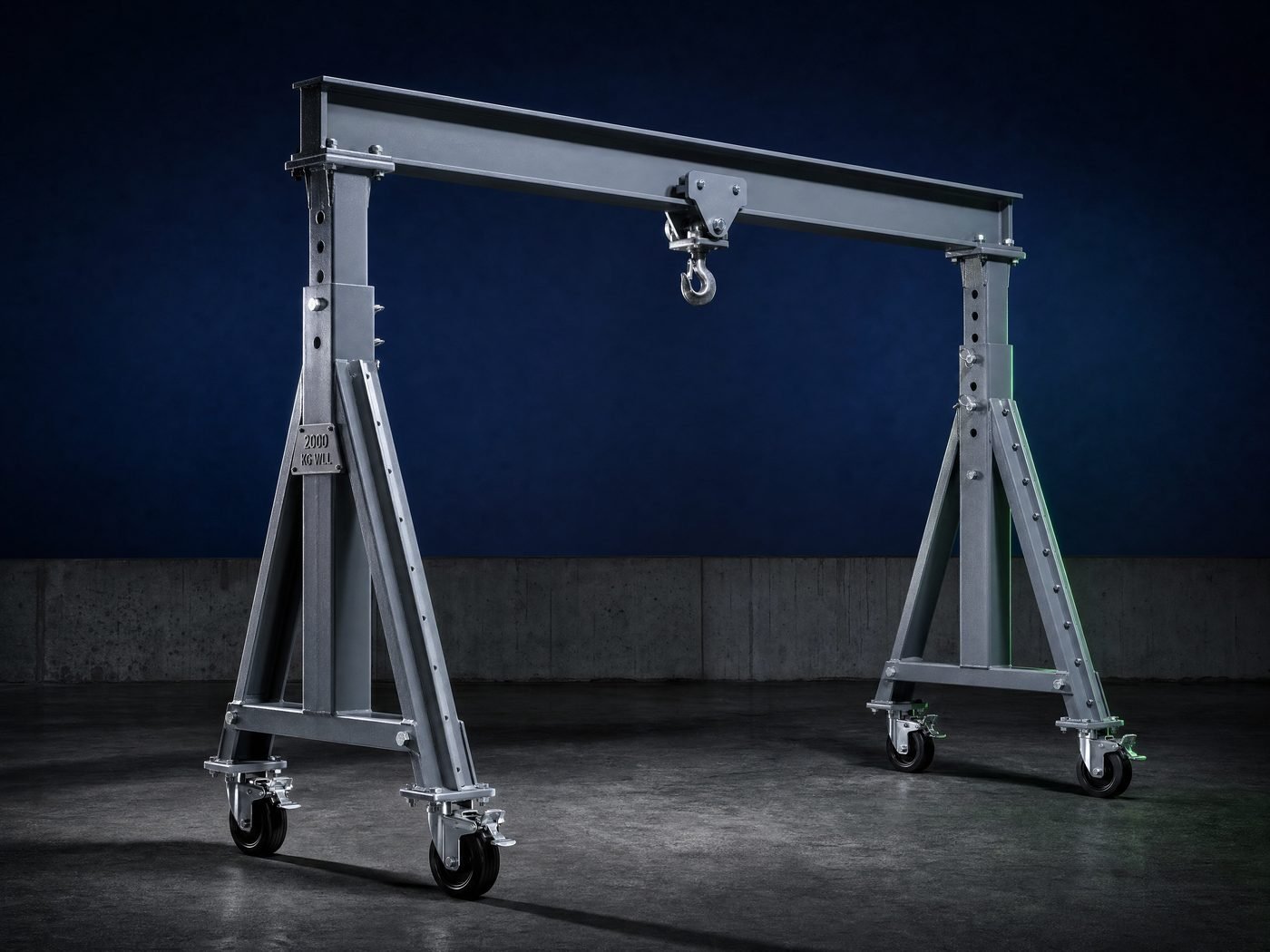

Grúas pórtico y sistemas de izaje
Resuelve el izaje en patio, almacén sin viga o área rentada donde no se puede intervenir la estructura. Fija sobre riel o móvil sobre ruedas, con altura y claro ajustados a su espacio real.
- Fija sobre riel o móvil sobre ruedas con freno
- Claro de 3 a 20 m y altura útil de 2 a 6 m
- Versión ajustable en altura para distintas estaciones
- Desmontable para traslado entre áreas
- Memoria de cálculo estructural incluida
| Capacidad | Claro típico | Altura útil | Montaje | Aplicación |
|---|---|---|---|---|
| 0.5 t | 3 – 5 m | 2.0 – 3.0 m | Móvil | Estación de trabajo |
| 1 t | 3 – 6 m | 2.5 – 3.5 m | Móvil | Taller de mantenimiento |
| 2 t | 4 – 8 m | 3.0 – 4.0 m | Móvil o fijo | Almacén y carga |
| 3 t | 5 – 10 m | 3.0 – 4.5 m | Fijo sobre riel | Línea de producción |
| 5 t | 6 – 12 m | 3.5 – 5.0 m | Fijo sobre riel | Patio de maniobra |
| 10 t | 8 – 20 m | 4.0 – 6.0 m | Fijo sobre riel | Izaje de equipo mayor |
Configuraciones de referencia. El diseño final se ajusta a su piso, altura libre y trayectoria de maniobra.
El movimiento horizontal de la carga

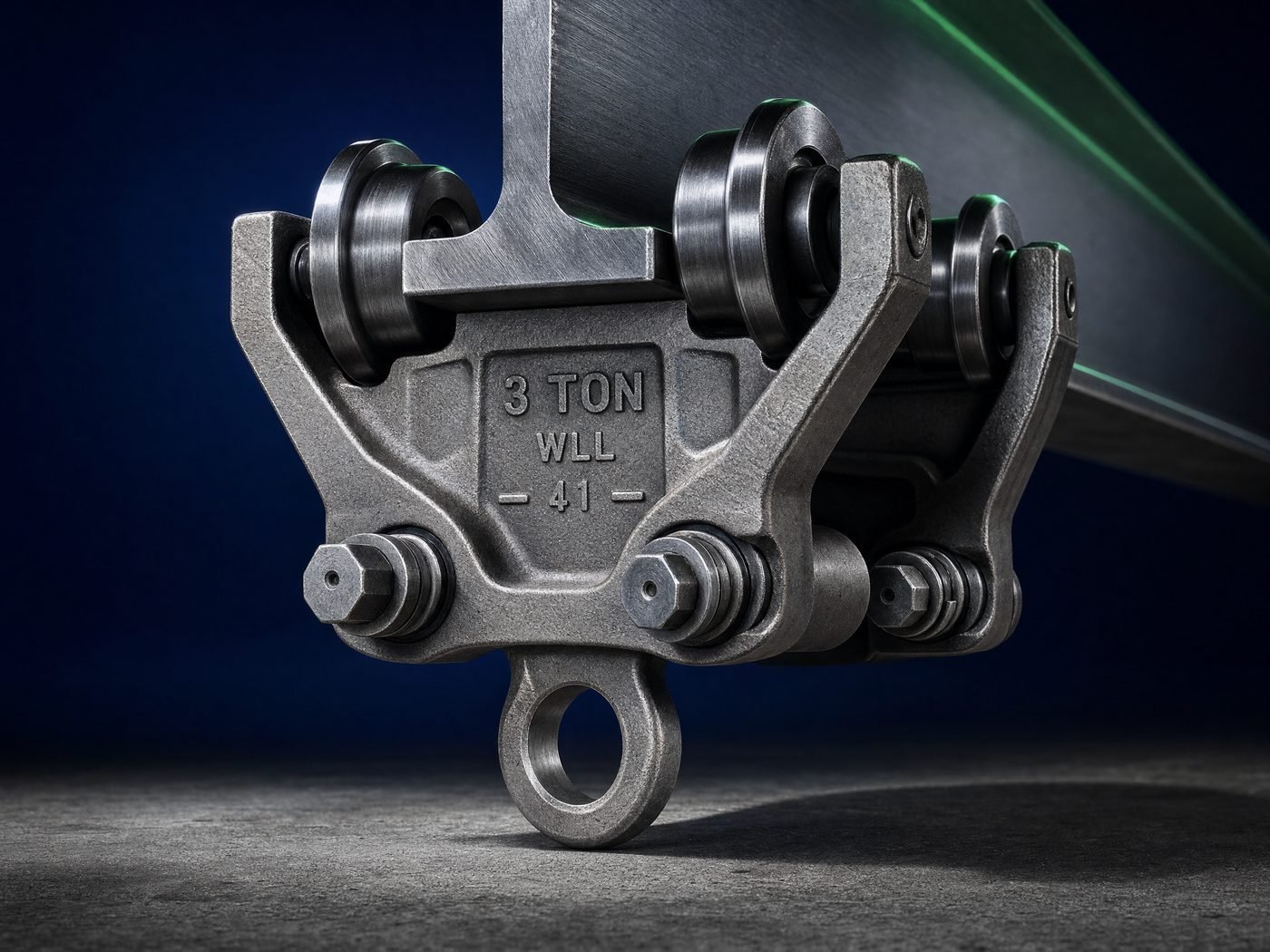

Trolleys y rieles
El polipasto sube; el trolley mueve. Un trolley mal ajustado al patín de la viga descarrila o se traba: verificamos el perfil real de su viga antes de cotizar.
- Trolley manual de empuje, por cadena o motorizado
- Ajuste de ancho de patín en sitio
- Ruedas de acero tratado con rodamiento sellado
- Topes de fin de carrera incluidos
- Riel recto, curvo o en sistema de varias vías
| Capacidad | Ancho de patín | Radio de curva mín. | Traslación | Peso aprox. |
|---|---|---|---|---|
| 0.5 t | 50 – 130 mm | 0.9 m | Empuje | 9 kg |
| 1 t | 58 – 150 mm | 1.0 m | Empuje o cadena | 12 kg |
| 2 t | 64 – 180 mm | 1.2 m | Empuje o cadena | 18 kg |
| 3 t | 74 – 180 mm | 1.4 m | Cadena | 26 kg |
| 5 t | 90 – 200 mm | 1.8 m | Cadena o motor | 42 kg |
| 10 t | 100 – 220 mm | 2.4 m | Cadena o motor | 78 kg |
| 20 t | 125 – 220 mm | 3.0 m | Motorizado | 165 kg |
Confirme el ancho real del patín de su viga antes de ordenar. Es el dato que más devoluciones causa en esta familia.
Guía rápida
Cómo dimensionar su equipo de elevación
Si su caso aparece en la columna izquierda, la derecha es el punto de partida. Lo confirmamos con usted antes de cotizar.
| Situación | Recomendación |
|---|---|
| Punto fijo, uso esporádico, sin energía disponible | Polipasto manual de cadena |
| Espacio confinado, tensar o posicionar | Polipasto de palanca |
| Ciclo repetitivo sobre la misma posición | Polipasto eléctrico de techo |
| No hay viga ni se puede intervenir la estructura | Grúa pórtico móvil |
| Se requiere recorrido horizontal de la carga | Trolley sobre riel dimensionado |
